Respiratory rate wearable được theo dõi như thế nào?

Cách tiếp cận này đặc biệt phù hợp khi ngủ vì cơ thể ít vận động hơn, tạo điều kiện cho thuật toán tách tín hiệu hô hấp khỏi nhiễu. Sau nhiều đêm, thiết bị còn có thể xây dựng mức nền cá nhân để nhận ra một đêm có nhịp thở khác thường so với chính người đeo. Vì vậy, respiratory rate trong hệ thống theo dõi phục hồi có giá trị chủ yếu như một chỉ dấu xu hướng, không phải phép đo độc lập để xác định nguyên nhân sức khỏe.

Respiratory rate wearable suy ra số lần thở như thế nào?

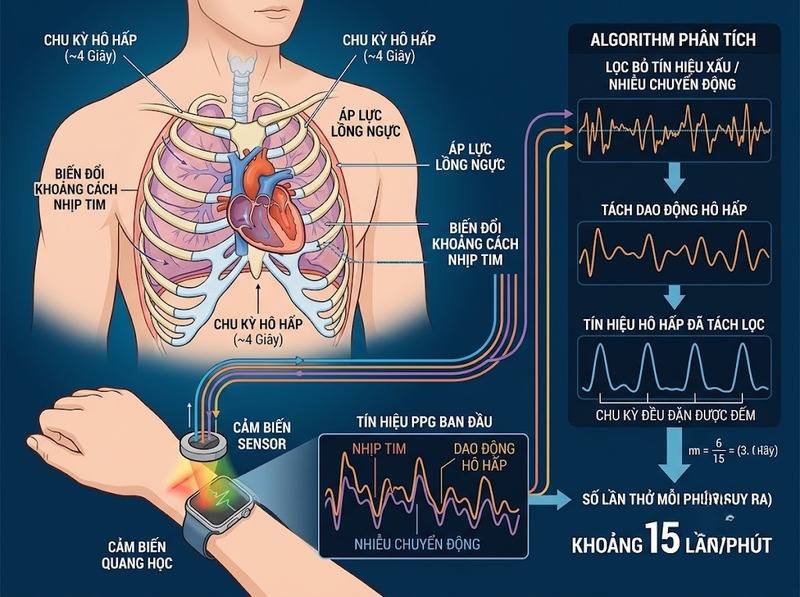

Một wearable thường thực hiện ba việc: thu tín hiệu liên tục, xác định thành phần dao động liên quan đến hô hấp và chuyển dao động đó thành số chu kỳ mỗi phút.

Mỗi lần hít vào và thở ra làm thay đổi áp lực trong lồng ngực, hồi lưu tĩnh mạch, hoạt động thần kinh tự chủ, nhịp tim và chuyển động của cơ thể. Những thay đổi này để lại dấu vết trên các cảm biến mà thiết bị đã dùng cho những chức năng khác, đặc biệt là cảm biến quang học PPG.

Thuật toán không đơn giản nhìn thấy một đỉnh tín hiệu rồi coi đó là một hơi thở. Tín hiệu thật còn chứa nhịp tim, thay đổi tư thế, cử động tay, tiếp xúc cảm biến và nhiễu quang học. Thiết bị phải lọc hoặc loại các đoạn chất lượng thấp, sau đó tìm một chu kỳ lặp lại phù hợp với hô hấp.

Nếu chu kỳ được ước tính khoảng 4 giây, chẳng hạn, tần số tương ứng là khoảng 15 lần thở/phút. Đây cũng là lý do kết quả respiratory rate thường được tính từ một khoảng dữ liệu đủ dài thay vì dựa trên vài giây đo tức thời.

Ở người lớn tỉnh táo và nghỉ ngơi, khoảng 12–20 lần/phút thường được dùng như một phạm vi tham chiếu lâm sàng. Tuy nhiên, đó không phải ngưỡng phục hồi dành cho wearable. Khi ngủ, nhịp thở thay đổi theo từng người, giai đoạn ngủ và điều kiện sinh lý, nên mức nền cá nhân thường có nhiều ý nghĩa hơn một khoảng chuẩn chung.

PPG và chuyển động cơ thể mang dấu vết hô hấp ra sao?

PPG cho thấy hô hấp thông qua dạng sóng mạch

Photoplethysmography, hay PPG, là kỹ thuật quang học dùng LED và bộ thu ánh sáng để theo dõi thay đổi thể tích máu trong mô. Đây là tín hiệu nền cho phép nhiều đồng hồ và nhẫn thông minh ước tính nhịp tim.

Hô hấp làm dạng sóng PPG thay đổi theo nhiều cách. Khi áp lực trong lồng ngực và hồi lưu máu thay đổi theo chu kỳ thở, biên độ và đường nền của sóng mạch cũng có thể dao động. Đồng thời, hoạt động thần kinh tự chủ khiến khoảng thời gian giữa các nhịp tim thay đổi đồng bộ một phần với hô hấp, hiện tượng thường được gọi là respiratory sinus arrhythmia.

Do đó, thuật toán có thể khai thác các biến đổi liên quan đến:

·         Biên độ sóng mạch

·         Cường độ hoặc đường nền PPG

·         Khoảng thời gian giữa các nhịp tim

·         Tần số của những dao động lặp lại theo chu kỳ hô hấp

Không phải mọi người hoặc mọi giai đoạn ngủ đều tạo ra các dấu vết này với cường độ giống nhau. Vì vậy, thiết bị thường cần nhiều chu kỳ thở và kiểm tra chất lượng tín hiệu trước khi đưa ra giá trị cuối cùng.

Cảm biến chuyển động giúp nhận diện hô hấp và loại nhiễu

Vai trò của accelerometer phụ thuộc vị trí thiết bị. Một cảm biến đặt ở ngực có thể bắt được chuyển động hô hấp trực tiếp hơn so với cảm biến ở cổ tay. Với đồng hồ hoặc nhẫn, accelerometer thường đặc biệt hữu ích để nhận biết người đeo đang cử động, đổi tư thế hoặc có một đoạn tín hiệu PPG kém ổn định.

Thông tin này giúp thuật toán tránh nhầm chuyển động cơ thể với chu kỳ thở. Trong một số thiết kế, chuyển động rất nhỏ liên quan đến hô hấp cũng có thể được kết hợp với tín hiệu quang học để cải thiện ước tính.

Một số thiết bị chuyên dụng còn sử dụng ECG-derived respiration, cảm biến trở kháng hoặc cảm biến chuyển động ở thân người. Đây không phải cấu hình chung cho tất cả wearable. Vị trí đeo và phần cứng quyết định loại dấu vết hô hấp nào thực sự có sẵn.

Thuật toán biến tín hiệu cảm biến thành nhịp thở như thế nào?

Từ dữ liệu cảm biến đến một giá trị breaths per minute cần nhiều bước xử lý hơn việc đếm trực tiếp.

Đầu tiên, thuật toán xác định các đoạn có chất lượng đủ tốt. Cử động lớn, cảm biến lỏng, ánh sáng lọt vào hoặc tín hiệu tuần hoàn quá yếu có thể khiến một khoảng dữ liệu bị loại khỏi phép tính.

Tiếp theo, tín hiệu được xử lý để tách những dao động chậm có khả năng liên quan đến hô hấp khỏi nhịp tim và các thành phần nhiễu khác. Với PPG, thuật toán có thể phân tích đồng thời sự thay đổi biên độ, đường nền và khoảng giữa các nhịp. Nếu nhiều dấu hiệu cùng chỉ về một tần số, độ tin cậy của ước tính có thể cao hơn.

Sau đó, chu kỳ hô hấp có thể được xác định bằng phân tích miền thời gian, miền tần số, tự tương quan hoặc các mô hình xử lý tín hiệu khác. Một số hệ thống sử dụng mô hình thống kê hoặc machine learning, nhưng nguyên tắc vẫn giống nhau: tìm một mẫu lặp lại phù hợp với hô hấp trong dữ liệu đủ sạch.

Cuối cùng, thiết bị tổng hợp nhiều ước tính thành giá trị đại diện cho một khoảng thời gian hoặc cho cả đêm. Cách lọc, độ dài cửa sổ phân tích và phương pháp tổng hợp khác nhau giữa các hãng, nên hai thiết bị có thể hiển thị các con số hơi khác dù được đeo cùng một người.

Đây là một giới hạn quan trọng khi đánh giá độ chính xác. Không thể suy ra chất lượng của mọi respiratory rate wearable chỉ từ việc chúng cùng sử dụng PPG; thuật toán và cách kiểm soát chất lượng tín hiệu cũng ảnh hưởng đáng kể đến kết quả.

Vì sao giấc ngủ thuận lợi cho theo dõi nhịp thở?

Đo respiratory rate bằng wearable trở nên khó hơn khi người đeo đi lại, nói chuyện hoặc vận động vì chuyển động có thể lớn hơn nhiều so với biến đổi nhỏ do hô hấp tạo ra.

Trong giấc ngủ, đặc biệt ở những khoảng ngủ tương đối ổn định, chuyển động giảm và cảm biến duy trì vị trí lâu hơn. PPG vì thế thường có ít motion artifact hơn, còn thuật toán có nhiều chu kỳ liên tiếp để xác định một nhịp hô hấp có tính nhất quán.

Điều đó không có nghĩa hô hấp khi ngủ luôn đều. Trong non-REM, nhịp thở thường có xu hướng ổn định hơn; REM có thể đi kèm kiểu thở biến thiên hơn. Đổi tư thế, tỉnh giấc ngắn hoặc cử động cũng có thể làm chất lượng dữ liệu giảm.

Vì vậy, một giá trị respiratory rate qua đêm thường là kết quả của nhiều đoạn dữ liệu hợp lệ được tổng hợp, chứ không nhất thiết phản ánh từng hơi thở trong toàn bộ thời gian nằm trên giường.

Đo vào cùng một bối cảnh mỗi đêm còn đem lại một lợi thế khác: khả năng so sánh theo chiều dọc. Một người có thể duy trì nhịp thở ban đêm khá ổn định trong điều kiện bình thường, khiến sự lệch khỏi mức nền dễ nhận biết hơn so với việc so sánh các phép đo được thực hiện ở nhiều trạng thái hoạt động khác nhau trong ngày.

Nhịp thở qua đêm được dùng để đánh giá phục hồi ra sao?

Trong theo dõi phục hồi, giá trị của respiratory rate nằm nhiều ở độ lệch so với nền cá nhân.

Một hệ thống có thể lấy dữ liệu từ nhiều đêm để hình thành khoảng thường gặp của người đeo. Nếu một đêm có giá trị khác rõ rệt, respiratory rate trở thành một tín hiệu cho thấy trạng thái sinh lý hiện tại không hoàn toàn giống thông lệ.

Tuy nhiên, nhịp thở không cho biết nguyên nhân cụ thể. Thay đổi có thể xuất hiện cùng nhiều điều kiện khác nhau như tải sinh lý, môi trường, độ cao, chất lượng giấc ngủ hoặc tình trạng sức khỏe. Chính vì tính không đặc hiệu đó, respiratory rate thường có ý nghĩa hơn khi được xem cùng những chỉ số khác như nhịp tim nghỉ, HRV, nhiệt độ da, thời lượng ngủ hoặc chất lượng ngủ nếu thiết bị có theo dõi các biến này.

Một ví dụ đơn giản: nếu respiratory rate chỉ tăng trong một đêm nhưng các chỉ số còn lại và cảm giác cơ thể không thay đổi, dữ liệu có thể chưa đủ để kết luận điều gì. Nếu sự thay đổi kéo dài và đồng thời xuất hiện ở nhiều chỉ số sinh lý, tín hiệu đáng được chú ý hơn vì khả năng đó chỉ là nhiễu ngẫu nhiên giảm xuống.

Vì vậy, recovery score không nên được hiểu là phép chuyển đổi trực tiếp từ nhịp thở sang trạng thái “đã hồi phục” hoặc “chưa hồi phục”. Respiratory rate chỉ là một phần của bức tranh mà thuật toán tổng hợp.

Độ chính xác và giới hạn của respiratory rate wearable nằm ở đâu?

Độ chính xác phụ thuộc trước hết vào việc thiết bị có thu được tín hiệu đủ sạch hay không. PPG có thể suy giảm khi tiếp xúc da không ổn định, thiết bị quá lỏng, tưới máu ngoại vi thấp hoặc người đeo cử động. Chuyển động cũng có thể tạo ra dao động nằm trong vùng tần số gần với hô hấp và khiến việc tách tín hiệu khó hơn.

Cách đeo vì thế có ảnh hưởng thực tế. Cảm biến quang học cần tiếp xúc tương đối ổn định với da nhưng không nên siết đến mức gây khó chịu. Việc dùng cùng vị trí và điều kiện tương đối giống nhau qua nhiều đêm cũng giúp dữ liệu xu hướng dễ so sánh hơn.

Một giới hạn khác nằm ở chính đại lượng được đo. Respiratory rate chỉ cho biết tần số thở. Nó không cho biết mỗi hơi thở sâu bao nhiêu, thể tích thông khí là bao nhiêu hay trao đổi khí có hiệu quả hay không. Hai người đều có thể thở 15 lần/phút nhưng độ sâu của từng hơi thở hoàn toàn khác nhau.

Respiratory rate cũng không tương đương với SpO₂. Một chỉ số mô tả tần số hô hấp, chỉ số kia ước tính độ bão hòa oxy ngoại vi. Tương tự, một giá trị breaths per minute không thể tự nó cho biết có ngưng thở khi ngủ hay không.

Trong nghiên cứu xác thực, respiratory rate từ thiết bị đeo có thể được đối chiếu với các phương pháp tham chiếu như dây đai hô hấp, phép đo luồng khí hoặc các tín hiệu hô hấp trong polysomnography. Tuy nhiên, kết quả xác thực của một thiết bị hoặc thuật toán không thể tự động áp dụng cho mọi wearable khác.

Với mục tiêu theo dõi ngủ và phục hồi, cách đọc dữ liệu hữu ích nhất là giữ ba nguyên tắc: ưu tiên xu hướng nhiều đêm, so sánh với nền của chính người đeo và xem respiratory rate cùng những tín hiệu sinh lý liên quan. Một con số đơn lẻ có thể chứa nhiễu; một thay đổi nhất quán trong cùng điều kiện đo có nhiều giá trị thông tin hơn.

Respiratory rate wearable chủ yếu hoạt động bằng cách suy ra hô hấp từ tín hiệu cảm biến thay vì đo trực tiếp luồng khí. PPG cung cấp các biến đổi của sóng mạch liên quan đến chu kỳ thở, cảm biến chuyển động hỗ trợ nhận diện trạng thái và nhiễu, còn thuật toán biến những dấu vết đó thành số lần thở mỗi phút. Giấc ngủ tạo môi trường thuận lợi hơn cho phép ước tính vì chuyển động giảm và dữ liệu được thu trong điều kiện tương đối nhất quán.

Trong đánh giá phục hồi, điểm đáng chú ý không phải liệu một đêm có nằm trong một “con số chuẩn” duy nhất hay không, mà là respiratory rate có ổn định quanh mức nền của người đeo hay đang thay đổi cùng các chỉ số sinh lý khác. Đây là dữ liệu theo dõi hữu ích, nhưng giới hạn của phép đo gián tiếp khiến nó không nên được xem như một công cụ chẩn đoán độc lập.
