Chỉnh lưu dòng điện xoay chiều là gì và hoạt động ra sao?

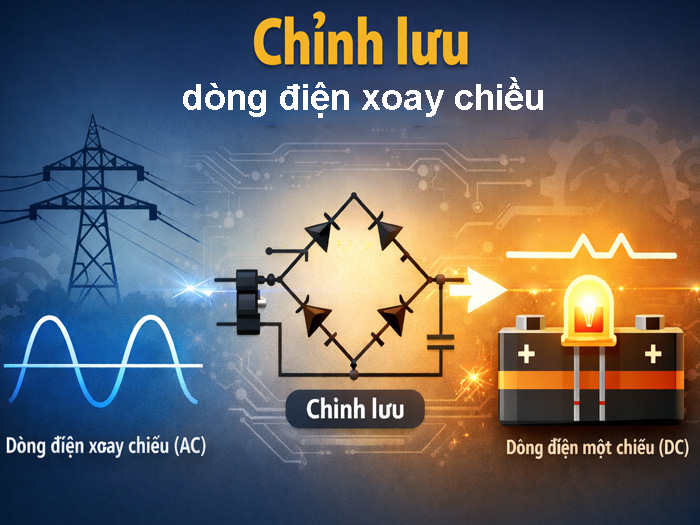

Chỉnh lưu dòng điện xoay chiều là gì?

Khái niệm chỉnh lưu điện xoay chiều

Chỉnh lưu dòng điện xoay chiều là quá trình biến đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC) để phù hợp với yêu cầu hoạt động của các thiết bị điện tử.

Trong dòng điện xoay chiều, chiều dòng điện liên tục thay đổi theo chu kỳ. Trong khi đó, phần lớn linh kiện điện tử như vi xử lý, mạch điều khiển, điện thoại hay máy tính lại cần nguồn điện một chiều ổn định để hoạt động.

Quá trình chỉnh lưu thường được thực hiện bằng diode chỉnh lưu hoặc cầu diode. Các linh kiện này chỉ cho dòng điện đi theo một chiều nhất định, từ đó biến đổi điện AC thành điện DC.

Có thể hiểu đơn giản rằng chỉnh lưu chính là bước trung gian giúp biến điện từ ổ cắm gia đình thành nguồn điện phù hợp cho các thiết bị điện tử.

Vì sao cần chuyển AC thành DC?

Mặc dù dòng điện xoay chiều rất thuận lợi cho việc truyền tải điện năng đi xa, nhưng nhiều thiết bị lại không thể sử dụng trực tiếp loại điện này.

Các linh kiện bán dẫn như transistor, IC, vi điều khiển và chip xử lý đều yêu cầu nguồn DC ổn định. Nếu cấp trực tiếp điện AC, thiết bị có thể hoạt động không chính xác hoặc bị hư hỏng.

Đó là lý do hầu hết các bộ nguồn điện tử đều phải thực hiện quá trình chỉnh lưu AC sang DC trước khi cấp điện cho thiết bị.

Một số ví dụ quen thuộc gồm:

• Bộ sạc điện thoại.
• Bộ nguồn máy tính.
• Adapter modem Wi-Fi.
• Tivi, màn hình máy tính.
• Hệ thống điều khiển tự động.

Nhờ chỉnh lưu, điện năng từ lưới điện dân dụng có thể được sử dụng an toàn và hiệu quả trong đời sống hàng ngày.

Chỉnh lưu hoạt động như thế nào?

Nguyên lý dẫn điện của diode

Thành phần quan trọng nhất trong mạch chỉnh lưu là diode.

Diode là linh kiện bán dẫn chỉ cho dòng điện đi qua theo một chiều và ngăn dòng điện theo chiều ngược lại. Đặc tính này giúp diode trở thành "van một chiều" trong các mạch điện.

Khi điện áp đặt lên diode theo chiều thuận, diode dẫn điện. Khi điện áp đổi chiều, diode gần như không cho dòng điện đi qua.

Chính khả năng đóng mở theo chiều điện áp này tạo nên cơ sở hoạt động của toàn bộ quá trình chỉnh lưu.

Dòng điện biến đổi qua từng chu kỳ

Trong một chu kỳ AC, điện áp liên tục chuyển từ dương sang âm rồi trở lại dương.

Khi sử dụng diode chỉnh lưu, chỉ một phần của chu kỳ được cho phép đi qua tải. Phần còn lại bị chặn lại.

Kết quả là dòng điện sau chỉnh lưu không còn đổi chiều liên tục như trước mà chỉ tồn tại theo một hướng nhất định. Tuy nhiên điện áp đầu ra lúc này vẫn chưa hoàn toàn phẳng mà xuất hiện các dao động gọi là điện áp nhấp nhô hoặc điện áp gợn sóng.

Để làm mượt điện áp, người ta thường kết hợp thêm tụ lọc nguồn phía sau mạch chỉnh lưu. Nhờ đó điện áp DC trở nên ổn định hơn và phù hợp với thiết bị điện tử.

Nếu quan sát trên máy hiện sóng, dạng sóng AC ban đầu có hình sin, còn dạng sóng sau chỉnh lưu sẽ chỉ còn các đỉnh điện áp cùng chiều và không xuất hiện phần âm như trước.

Các phương pháp chỉnh lưu phổ biến

Chỉnh lưu nửa chu kỳ

Chỉnh lưu nửa chu kỳ là phương pháp đơn giản nhất, chỉ sử dụng một diode.

Khi điện áp AC ở nửa chu kỳ dương, diode dẫn điện và dòng điện đi qua tải. Khi điện áp chuyển sang nửa chu kỳ âm, diode khóa lại nên dòng điện không thể đi qua.

Kết quả là chỉ một nửa dạng sóng AC được sử dụng, còn một nửa bị loại bỏ.

Ưu điểm của phương pháp này là mạch đơn giản, chi phí thấp và dễ chế tạo. Tuy nhiên hiệu suất sử dụng điện năng không cao, điện áp đầu ra dao động lớn nên ít được dùng trong các bộ nguồn hiện đại.

Chỉnh lưu toàn chu kỳ

Chỉnh lưu toàn chu kỳ tận dụng cả hai nửa chu kỳ của điện áp AC để tạo ra điện áp DC.

Nguyên lý hoạt động là đảo hướng dòng điện ở nửa chu kỳ âm để dòng điện qua tải luôn cùng chiều. Nhờ sử dụng toàn bộ chu kỳ điện áp nên hiệu suất cao hơn đáng kể so với chỉnh lưu nửa chu kỳ.

Điện áp đầu ra cũng ổn định hơn, biên độ gợn sóng giảm xuống và dễ lọc hơn.

Đây là nền tảng của nhiều bộ nguồn điện tử dân dụng và công nghiệp.

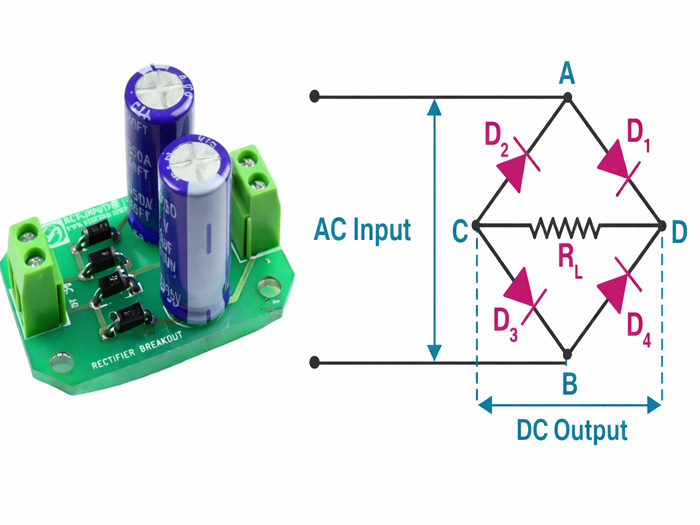

Chỉnh lưu cầu diode

Chỉnh lưu cầu diode là dạng chỉnh lưu toàn chu kỳ phổ biến nhất hiện nay.

Mạch sử dụng bốn diode ghép thành hình cầu. Trong mỗi nửa chu kỳ của điện áp AC sẽ có hai diode dẫn điện, giúp dòng điện qua tải luôn giữ nguyên chiều.

Ưu điểm của chỉnh lưu cầu diode gồm:

• Khai thác toàn bộ chu kỳ điện áp AC.
• Hiệu suất cao.
• Điện áp đầu ra ổn định hơn.
• Không cần biến áp có điểm giữa.
• Dễ tích hợp trong các bộ nguồn điện tử.

Hầu hết adapter, bộ sạc điện thoại, nguồn máy tính và thiết bị điện tử hiện đại đều sử dụng nguyên lý chỉnh lưu này.

Cấu tạo một mạch chỉnh lưu cơ bản

Vai trò của diode chỉnh lưu

Trong mạch chỉnh lưu điện xoay chiều, diode là linh kiện đảm nhận nhiệm vụ biến đổi hướng dòng điện.

Tùy từng loại mạch, số lượng diode có thể khác nhau. Chỉnh lưu nửa chu kỳ thường dùng một diode, trong khi chỉnh lưu cầu sử dụng bốn diode.

Các diode phải được lựa chọn phù hợp với điện áp và dòng điện của mạch. Nếu công suất tải lớn, diode cần có khả năng chịu dòng và tản nhiệt tốt để tránh hỏng hóc trong quá trình vận hành.

Nhờ đặc tính dẫn điện một chiều, diode trở thành linh kiện không thể thiếu trong mọi bộ chỉnh lưu.

Chức năng của tụ lọc nguồn

Sau khi đi qua bộ chỉnh lưu, điện áp đầu ra vẫn tồn tại các dao động theo chu kỳ. Nếu cấp trực tiếp cho thiết bị điện tử, các dao động này có thể gây nhiễu hoặc làm thiết bị hoạt động không ổn định.

Đó là lý do tụ lọc nguồn được bổ sung phía sau mạch chỉnh lưu.

Tụ điện có khả năng tích trữ và phóng điện. Khi điện áp tăng, tụ sẽ nạp điện. Khi điện áp giảm, tụ phóng điện để bù lại phần điện áp bị sụt giảm.

Quá trình này giúp làm phẳng điện áp đầu ra, giảm hiện tượng gợn sóng và tạo ra nguồn DC ổn định hơn.

Trong các bộ nguồn chất lượng cao, ngoài tụ lọc còn có thêm mạch ổn áp để duy trì điện áp đầu ra ở mức gần như không đổi.

Chỉnh lưu được ứng dụng ở đâu?

Bộ sạc điện thoại và laptop

Một trong những ứng dụng phổ biến nhất của chỉnh lưu dòng điện xoay chiều là trong bộ sạc điện thoại và laptop.

Điện từ ổ cắm gia đình là AC 220V, trong khi pin và mạch điện tử bên trong thiết bị lại sử dụng điện DC có điện áp thấp hơn nhiều. Vì vậy bộ sạc phải thực hiện quá trình chỉnh lưu và giảm áp trước khi cấp điện cho thiết bị.

Mỗi lần sạc điện thoại, người dùng đều đang sử dụng một mạch chỉnh lưu mà không nhận ra.

Nguồn điện của thiết bị điện tử

Hầu hết thiết bị điện tử hiện nay đều có bộ nguồn tích hợp hoặc bộ nguồn rời.

Tivi, màn hình máy tính, đầu thu kỹ thuật số, camera giám sát, modem Wi-Fi hay máy in đều cần chuyển đổi điện AC từ lưới điện thành điện DC để cấp cho các linh kiện bên trong.

Chính vì vậy, bộ chỉnh lưu là thành phần xuất hiện trong gần như mọi thiết bị điện tử hiện đại.

Hệ thống điện công nghiệp

Trong công nghiệp, chỉnh lưu được sử dụng trong nhiều hệ thống yêu cầu nguồn DC công suất lớn.

Ví dụ như:

• Bộ nguồn điều khiển PLC.
• Hệ thống tự động hóa.
• Bộ nạp ắc quy công nghiệp.
• Thiết bị hàn điện.
• Hệ thống viễn thông.
• Bộ biến tần và truyền động điện.

Tùy công suất và yêu cầu kỹ thuật, các hệ thống này có thể sử dụng những bộ chỉnh lưu phức tạp hơn nhiều so với các mạch điện dân dụng.

Những lưu ý khi sử dụng mạch chỉnh lưu

Hiện tượng điện áp gợn sóng

Sau quá trình chỉnh lưu, điện áp đầu ra không hoàn toàn bằng phẳng mà vẫn xuất hiện các dao động nhỏ gọi là điện áp gợn sóng.

Nếu biên độ gợn sóng quá lớn, thiết bị có thể gặp các hiện tượng như:

• Hoạt động không ổn định.
• Nhiễu tín hiệu.
• Giảm tuổi thọ linh kiện.
• Phát sinh tiếng ù trong thiết bị âm thanh.

Để hạn chế tình trạng này, người ta thường sử dụng tụ lọc có điện dung phù hợp hoặc kết hợp thêm mạch ổn áp phía sau bộ chỉnh lưu.

Lựa chọn linh kiện phù hợp

Hiệu quả của mạch chỉnh lưu phụ thuộc rất nhiều vào chất lượng linh kiện sử dụng.

Khi thiết kế hoặc sửa chữa mạch điện, cần quan tâm đến:

• Điện áp chịu đựng của diode.
• Dòng điện tối đa cho phép.
• Công suất tải của mạch.
• Giá trị tụ lọc nguồn.
• Khả năng tản nhiệt.

Việc chọn linh kiện không phù hợp có thể làm diode quá nhiệt, tụ điện nhanh hỏng hoặc nguồn điện đầu ra không đáp ứng yêu cầu sử dụng.

Đối với các ứng dụng công suất lớn, cần tính toán kỹ các thông số kỹ thuật để bảo đảm độ bền và độ an toàn của hệ thống.

Chỉnh lưu là quá trình chuyển đổi dòng điện xoay chiều thành dòng điện một chiều bằng diode hoặc cầu diode. Đây là công nghệ nền tảng trong hầu hết bộ nguồn điện tử, giúp các thiết bị sử dụng nguồn DC hoạt động ổn định và an toàn.
