Tổng hợp công thức dòng điện xoay chiều lớp 12 cần nhớ

Những công thức điện xoay chiều cần nhớ

Công thức điện áp và dòng điện tức thời

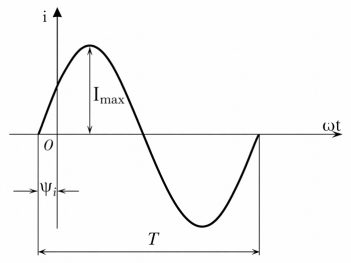

Dòng điện xoay chiều biến thiên theo thời gian dưới dạng hàm sin hoặc cos.

Điện áp tức thời:

U = U₀cos(ωt φu)

Cường độ dòng điện tức thời:

I = I₀cos(ωt φi)

Trong đó:

• U₀: điện áp cực đại
• I₀: cường độ dòng điện cực đại
• ω: tần số góc (rad/s)
• φ: pha ban đầu
• t: thời gian

Đây là các công thức điện xoay chiều cơ bản thường dùng khi xác định pha, độ lệch pha hoặc viết phương trình dòng điện.

Công thức giá trị hiệu dụng

Trong thực tế, các thiết bị điện thường sử dụng giá trị hiệu dụng thay vì giá trị cực đại.

Điện áp hiệu dụng:

U = U₀/√2

Cường độ hiệu dụng:

I = I₀/√2

Giá trị hiệu dụng cho biết khả năng sinh công của dòng điện xoay chiều tương đương với dòng điện một chiều.

Ví dụ:

Nếu điện áp dân dụng là 220V thì điện áp cực đại sẽ là:

U₀ = 220√2 ≈ 311V

Đây là một trong những công thức dòng điện xoay chiều lớp 12 xuất hiện rất thường xuyên trong đề kiểm tra và đề thi tốt nghiệp.

Công thức tần số và chu kỳ

Chu kỳ:

T = 1/f

Tần số góc:

ω = 2πf = 2π/T

Trong đó:

• T là chu kỳ (s)
• f là tần số (Hz)
• ω là tần số góc (rad/s)

Đối với điện lưới tại Việt Nam:

• f = 50 Hz
• T = 0,02 s
• ω = 100π rad/s

Học sinh nên ghi nhớ bộ giá trị này vì thường được sử dụng trực tiếp trong bài tập.

Công thức mạch chỉ có một phần tử

Trước khi học mạch RLC tổng hợp, cần nắm chắc các công thức của từng phần tử riêng lẻ. Đây là nền tảng để hiểu bản chất độ lệch pha và tổng trở.

Công thức mạch điện trở R

Đối với mạch chỉ chứa điện trở thuần:

U = IR

Dòng điện và điện áp cùng pha:

Δφ = 0

Tổng trở:

Z = R

Đây là trường hợp đơn giản nhất trong chương điện xoay chiều.

Công thức mạch cuộn cảm L

Cảm kháng:

XL = ωL

Cường độ dòng điện:

I = U/XL

Trong mạch chỉ có cuộn cảm thuần:

• Điện áp sớm pha π/2 so với dòng điện.
• Dòng điện trễ pha π/2 so với điện áp.

Cảm kháng tăng khi tần số hoặc độ tự cảm tăng.

Công thức mạch tụ điện C

Dung kháng:

XC = 1/(ωC)

Cường độ dòng điện:

I = U/XC

Trong mạch chỉ có tụ điện:

• Dòng điện sớm pha π/2 so với điện áp.
• Điện áp trễ pha π/2 so với dòng điện.

Khác với cảm kháng, dung kháng giảm khi tần số tăng.

Nắm chắc sự khác nhau giữa cảm kháng và dung kháng sẽ giúp giải nhanh nhiều bài toán về mạch RLC ở các phần sau.

Công thức mạch RLC mắc nối tiếp

Mạch RLC là phần trọng tâm của chương dòng điện xoay chiều lớp 12. Hầu hết các câu hỏi vận dụng và vận dụng cao đều xoay quanh các công thức trong nhóm này.

Công thức cảm kháng và dung kháng

Cảm kháng của cuộn cảm:

XL = ωL

Dung kháng của tụ điện:

XC = 1/(ωC)

Trong đó:

• XL: cảm kháng (Ω)
• XC: dung kháng (Ω)
• L: độ tự cảm (H)
• C: điện dung (F)

Khi tần số tăng:

• XL tăng
• XC giảm

Đây là quy luật quan trọng thường xuất hiện trong các câu hỏi lý thuyết.

Công thức tổng trở của mạch

Tổng trở của mạch RLC nối tiếp:

Z = √[R² (XL − XC)²]

Trong đó:

• Z là tổng trở của mạch
• R là điện trở thuần
• XL là cảm kháng
• XC là dung kháng

Tổng trở đóng vai trò tương tự điện trở trong mạch một chiều nhưng phản ánh đầy đủ ảnh hưởng của cả điện trở, cuộn cảm và tụ điện.

Công thức cường độ dòng điện

Khi đã xác định được tổng trở:

I = U/Z

Trong đó:

• I là cường độ dòng điện hiệu dụng
• U là điện áp hiệu dụng
• Z là tổng trở

Đây là dạng mở rộng của định luật Ohm đối với mạch điện xoay chiều.

Nhiều bài toán chỉ cần tìm đúng tổng trở là có thể suy ra ngay cường độ dòng điện.

Công thức độ lệch pha

Độ lệch pha giữa điện áp và dòng điện:

tanφ = (XL − XC)/R

Một số trường hợp cần nhớ:

• XL > XC: mạch có tính cảm, dòng điện trễ pha.
• XL < XC: mạch có tính dung, dòng điện sớm pha.
• XL = XC: điện áp và dòng điện cùng pha.

Đây là công thức thường xuất hiện trong các câu hỏi liên quan đến giản đồ vectơ hoặc xác định tính chất mạch điện.

Công thức công suất điện xoay chiều

Nhóm công thức này xuất hiện nhiều trong đề thi vì có liên hệ trực tiếp với các thiết bị điện và truyền tải điện năng.

Công thức hệ số công suất

Hệ số công suất:

cosφ = R/Z

Giá trị của cosφ luôn nằm trong khoảng từ 0 đến 1.

Hệ số công suất càng lớn thì điện năng được sử dụng càng hiệu quả, tổn hao càng nhỏ.

Trong thực tế, các hệ thống điện công nghiệp luôn tìm cách nâng cao hệ số công suất.

Công thức công suất tiêu thụ

Công suất tiêu thụ của mạch:

P = UIcosφ

Ngoài ra:

P = I²R

hoặc:

P = (U²R)/Z²

Trong đó:

• P là công suất tiêu thụ (W)
• U là điện áp hiệu dụng
• I là cường độ hiệu dụng
• cosφ là hệ số công suất

Đây là một trong những công thức điện xoay chiều quan trọng nhất trong chương trình lớp 12.

Công thức công suất cực đại

Công suất tiêu thụ đạt giá trị lớn nhất khi:

Z = √2R

Hay tương đương:

R = |XL − XC|

Khi gặp bài toán tìm điều kiện để công suất lớn nhất, học sinh nên ưu tiên kiểm tra mối liên hệ giữa điện trở và phần phản kháng của mạch.

Việc ghi nhớ công thức này giúp giải nhanh nhiều câu vận dụng mà không cần biến đổi dài dòng.

Công thức cộng hưởng điện

Cộng hưởng điện là trạng thái đặc biệt của mạch RLC nối tiếp. Đây là phần thường xuất hiện trong các câu hỏi lý thuyết và bài tập vận dụng.

Điều kiện xảy ra cộng hưởng

Hiện tượng cộng hưởng xảy ra khi:

XL = XC

Hay:

ωL = 1/(ωC)

Từ đó suy ra:

ω = 1/√(LC)

hoặc:

f = 1/(2π√LC)

Đây là các công thức cộng hưởng điện quan trọng cần ghi nhớ khi làm bài tập xác định tần số cộng hưởng.

Các hệ quả cần ghi nhớ

Khi mạch xảy ra cộng hưởng:

• Tổng trở đạt giá trị nhỏ nhất:

Z = R

• Cường độ dòng điện đạt giá trị lớn nhất:

I = U/R

• Điện áp và dòng điện cùng pha:

φ = 0

• Hệ số công suất đạt giá trị lớn nhất:

cosφ = 1

Trong đề thi, nếu phát hiện điều kiện XL = XC thì nên nghĩ ngay đến trạng thái cộng hưởng để rút gọn phép tính.

Cách học nhanh công thức điện xoay chiều

Số lượng công thức trong chương điện xoay chiều khá nhiều. Tuy nhiên nếu phân nhóm hợp lý, việc ghi nhớ sẽ dễ dàng hơn rất nhiều.

Nhóm công thức thường gặp trong đề thi

Khi ôn tập, nên ưu tiên ghi nhớ các công thức xuất hiện với tần suất cao:

• U = U₀/√2
• I = I₀/√2
• XL = ωL
• XC = 1/(ωC)
• Z = √[R² (XL − XC)²]
• I = U/Z
• P = UIcosφ
• cosφ = R/Z

Đây là nhóm công thức được sử dụng trong phần lớn bài tập trắc nghiệm chương dòng điện xoay chiều.

Mẹo ghi nhớ công thức theo sơ đồ

Có thể chia toàn bộ công thức thành 4 nhóm:

Nhóm 1: Đại lượng cơ bản

• T
• f
• ω

Nhóm 2: Kháng trở

• XL
• XC

Nhóm 3: Mạch RLC

• Z
• I
• tanφ

Nhóm 4: Công suất

• P
• cosφ

Thay vì học thuộc từng công thức riêng lẻ, nên hiểu mối liên hệ giữa các đại lượng. Cách này giúp nhớ lâu hơn và hạn chế nhầm lẫn khi làm bài thi.

Công thức dòng điện xoay chiều lớp 12 không quá khó nếu được học theo từng nhóm kiến thức. Thay vì học thuộc rời rạc, nên hiểu mối liên hệ giữa điện áp, dòng điện, tổng trở và công suất để giải bài tập nhanh và chính xác hơn.
