Dòng điện xoay chiều hình sin là gì? Đặc điểm và ý nghĩa cần biết

Dòng điện xoay chiều hình sin là gì?

Định nghĩa dòng điện hình sin

Dòng điện xoay chiều hình sin là dòng điện có cường độ và chiều thay đổi theo thời gian theo quy luật hàm sin. Khi biểu diễn trên hệ trục tọa độ với trục ngang là thời gian và trục đứng là cường độ dòng điện hoặc điện áp, đường cong thu được có dạng hình sin đặc trưng.

Đây là dạng dòng điện xoay chiều phổ biến nhất trong thực tế. Hầu hết điện năng được sản xuất từ các nhà máy điện và phân phối tới hộ gia đình đều có dạng sóng sin.

Đặc điểm quan trọng của dòng điện hình sin là giá trị dòng điện không cố định mà liên tục tăng, giảm, đổi dấu và lặp lại theo chu kỳ xác định.

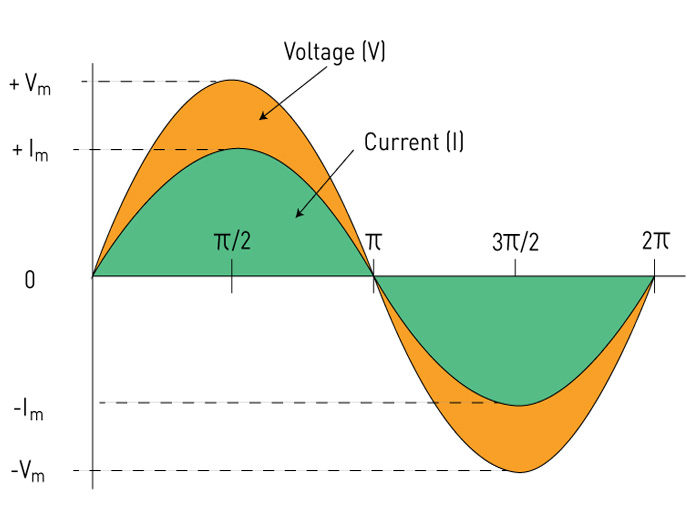

Cách nhận biết trên đồ thị

Trên đồ thị, dòng điện xoay chiều hình sin được biểu diễn bằng một đường cong mềm mại dao động đều quanh giá trị 0.

Trong một chu kỳ:

• Dòng điện tăng từ 0 lên giá trị dương cực đại.
• Sau đó giảm về 0.
• Tiếp tục giảm xuống giá trị âm cực đại.
• Cuối cùng trở về 0 để bắt đầu chu kỳ mới.

Đường cong này lặp lại liên tục theo thời gian nên được gọi là sóng sin hoặc dạng sóng hình sin.

Chính đặc điểm dao động đều đặn này giúp các hệ thống điện hoạt động ổn định, dễ tính toán và thuận lợi cho việc thiết kế thiết bị điện.

Vì sao điện xoay chiều có dạng hình sin?

Quá trình cảm ứng điện từ

Nguồn gốc của sóng sin trong điện xoay chiều xuất phát từ hiện tượng cảm ứng điện từ.

Khi một cuộn dây chuyển động trong từ trường hoặc từ trường biến đổi xung quanh cuộn dây, suất điện động cảm ứng sẽ xuất hiện. Giá trị suất điện động này không tăng giảm ngẫu nhiên mà thay đổi theo quy luật hình sin.

Đây là nguyên lý cơ bản được sử dụng trong hầu hết các máy phát điện xoay chiều hiện nay.

Nhờ hiện tượng cảm ứng điện từ, cơ năng từ tua-bin nước, tua-bin gió hoặc tua-bin hơi nước có thể được chuyển đổi thành điện năng để cung cấp cho lưới điện.

Sự quay của cuộn dây và từ trường

Trong máy phát điện xoay chiều, cuộn dây hoặc từ trường quay đều với tốc độ ổn định.

Khi góc giữa cuộn dây và đường sức từ thay đổi liên tục, từ thông đi qua cuộn dây cũng thay đổi theo quy luật hàm sin. Kết quả là điện áp cảm ứng sinh ra có dạng hình sin.

Do điện áp tạo ra là hình sin nên dòng điện cung cấp cho tải cũng có dạng hình sin tương ứng.

Đây là lý do vì sao điện lưới dân dụng, điện công nghiệp và phần lớn hệ thống điện trên thế giới đều sử dụng dòng điện AC hình sin thay vì các dạng sóng khác.

Dòng điện hình sin có đặc điểm gì?

Giá trị thay đổi theo thời gian

Khác với dòng điện một chiều có giá trị gần như không đổi, dòng điện xoay chiều hình sin luôn biến thiên theo thời gian.

Tại mỗi thời điểm, cường độ dòng điện có thể mang một giá trị khác nhau. Có lúc dòng điện đạt mức cực đại, có lúc giảm về 0 và cũng có lúc mang giá trị âm.

Sự biến thiên liên tục này tạo nên đặc trưng riêng của điện xoay chiều và là cơ sở để mô tả dòng điện bằng đồ thị hình sin.

Có chu kỳ và tần số xác định

Một đặc điểm quan trọng của dòng điện hình sin là tính tuần hoàn.

Sau một khoảng thời gian nhất định, dạng sóng sẽ lặp lại hoàn toàn như ban đầu. Khoảng thời gian đó được gọi là chu kỳ, ký hiệu là T.

Số lần lặp lại trong một giây được gọi là tần số, ký hiệu là f và đơn vị là Hertz (Hz).

Tại Việt Nam, điện lưới dân dụng sử dụng tần số 50Hz, nghĩa là dạng sóng lặp lại 50 lần trong mỗi giây.

Tần số ổn định giúp các thiết bị điện vận hành đúng thông số thiết kế và hạn chế các sự cố kỹ thuật.

Luân phiên đổi chiều liên tục

Điểm khác biệt lớn nhất giữa AC và DC là chiều chuyển động của điện tích.

Ở dòng điện xoay chiều hình sin, các điện tích không di chuyển theo một hướng cố định mà liên tục đổi chiều theo chu kỳ.

Trong nửa chu kỳ đầu, dòng điện đi theo một hướng. Sang nửa chu kỳ tiếp theo, dòng điện đổi sang hướng ngược lại.

Với điện lưới 50Hz, quá trình đổi chiều này diễn ra 100 lần mỗi giây, tạo nên đặc tính "xoay chiều" của dòng điện.

Các đại lượng quan trọng của sóng sin

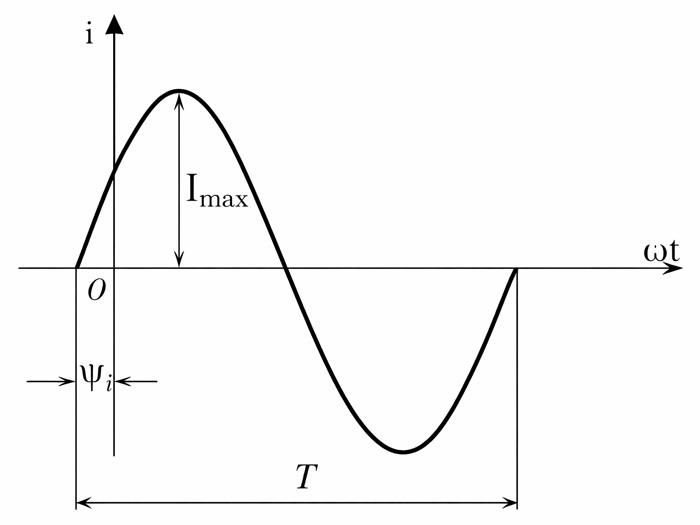

Giá trị cực đại và biên độ

Trên đồ thị hình sin, giá trị lớn nhất mà dòng điện hoặc điện áp đạt được được gọi là giá trị cực đại.

Ví dụ, nếu điện áp đạt mức cao nhất là 311V thì 311V chính là giá trị cực đại của sóng điện áp.

Biên độ của sóng sin phản ánh mức độ dao động của tín hiệu quanh giá trị trung tâm. Biên độ càng lớn thì điện áp hoặc dòng điện cực đại càng cao.

Trong các phép tính kỹ thuật điện, giá trị cực đại thường được ký hiệu bằng các chỉ số như U_max hoặc I_max.

Giá trị hiệu dụng là gì?

Trong thực tế, người ta thường sử dụng giá trị hiệu dụng thay vì giá trị cực đại.

Giá trị hiệu dụng là giá trị tương đương của dòng điện hoặc điện áp một chiều có khả năng sinh công hoặc tỏa nhiệt giống như dòng điện xoay chiều.

Ví dụ, điện lưới dân dụng tại Việt Nam được công bố là 220V. Đây chính là điện áp hiệu dụng.

Điện áp cực đại tương ứng thực tế khoảng:

U_max ≈ 220 × 1,414 ≈ 311V

Vì vậy khi đo điện áp ổ cắm bằng đồng hồ đo điện, kết quả hiển thị thường là điện áp hiệu dụng chứ không phải điện áp cực đại.

Chu kỳ và tần số liên hệ ra sao?

Chu kỳ và tần số là hai đại lượng liên quan trực tiếp với nhau.

Mối quan hệ được biểu diễn bằng công thức:

f = 1/T

Trong đó:

• f là tần số (Hz)
• T là chu kỳ (giây)

Ví dụ, nếu tần số điện lưới là 50Hz thì:

T = 1/50 = 0,02 giây

Điều này có nghĩa là cứ sau 0,02 giây, dạng sóng hình sin sẽ lặp lại một lần hoàn chỉnh.

Việc hiểu rõ chu kỳ và tần số giúp phân tích chính xác hoạt động của các hệ thống điện áp hình sin và thiết bị điện xoay chiều.

Dòng điện hình sin được ứng dụng ở đâu?

Điện lưới dân dụng

Ứng dụng phổ biến nhất của dòng điện xoay chiều hình sin là hệ thống điện lưới cung cấp cho nhà ở, trường học, văn phòng và các công trình dân dụng.

Các thiết bị như đèn chiếu sáng, quạt điện, tủ lạnh, máy giặt, máy điều hòa hay bình nước nóng đều được thiết kế để hoạt động với nguồn điện xoay chiều dạng hình sin.

Nhờ đặc tính ổn định và dễ biến đổi điện áp, dòng điện hình sin trở thành tiêu chuẩn chung của hầu hết hệ thống điện dân dụng trên thế giới.

Hệ thống truyền tải điện năng

Điện năng được sản xuất tại các nhà máy điện thường ở mức điện áp thấp hoặc trung bình. Để truyền tải đi xa với tổn thất nhỏ, điện áp cần được nâng lên rất cao bằng máy biến áp.

Điều này chỉ thực hiện thuận lợi khi sử dụng điện áp xoay chiều hình sin.

Sau khi đến khu vực tiêu thụ, điện áp tiếp tục được hạ xuống mức phù hợp cho sản xuất và sinh hoạt. Chính khả năng thay đổi điện áp dễ dàng đã giúp điện xoay chiều trở thành nền tảng của hệ thống điện quốc gia.

Thiết bị điện và công nghiệp

Trong lĩnh vực công nghiệp, phần lớn động cơ điện, máy bơm, quạt công nghiệp, máy nén khí và nhiều thiết bị tự động hóa đều sử dụng nguồn AC hình sin.

Ngoài ra, nhiều thiết bị điện tử hiện đại cũng nhận điện xoay chiều từ lưới điện trước khi chuyển đổi sang điện một chiều để sử dụng bên trong mạch điện.

Sự phổ biến này cho thấy vai trò quan trọng của dòng điện AC hình sin trong mọi lĩnh vực đời sống và sản xuất.

Dòng điện hình sin khác gì dòng điện DC?

Khác nhau về chiều dòng điện

Điểm khác biệt cơ bản nhất nằm ở hướng chuyển động của điện tích.

Dòng điện xoay chiều hình sin liên tục đổi chiều theo chu kỳ. Giá trị dòng điện lúc dương, lúc âm và thay đổi không ngừng theo thời gian.

Ngược lại, dòng điện một chiều (DC) chỉ chảy theo một hướng cố định từ cực dương sang cực âm của nguồn điện.

Chính sự khác nhau này tạo nên các đặc tính vận hành và phạm vi ứng dụng riêng của từng loại dòng điện.

Khác nhau về đồ thị và ứng dụng

Khi biểu diễn trên đồ thị:

• Dòng điện xoay chiều có dạng sóng hình sin dao động quanh giá trị 0.
• Dòng điện một chiều thường được biểu diễn bằng đường thẳng gần như không đổi theo thời gian.

Về ứng dụng:

• AC được sử dụng trong điện lưới, truyền tải điện năng, động cơ điện và các hệ thống công suất lớn.
• DC được sử dụng trong pin, ắc quy, điện thoại, laptop, thiết bị điện tử và các mạch điều khiển.

Mặc dù khác nhau về đặc điểm hoạt động nhưng AC và DC đều giữ vai trò quan trọng trong hệ thống điện hiện đại. Nhiều thiết bị ngày nay còn kết hợp cả hai dạng nguồn điện để đáp ứng nhu cầu vận hành và điều khiển.

Dòng điện xoay chiều hình sin là dạng dòng điện có giá trị biến thiên theo quy luật hàm sin và liên tục đổi chiều theo thời gian. Nhờ đặc tính ổn định, dễ truyền tải và dễ biến đổi điện áp, đây là dạng dòng điện được sử dụng phổ biến nhất trong hệ thống điện hiện đại.
